产品概述
新一代的Magicube系列控制器，是一款根据最新技术标准开发的，代表最新工业技术发展水平的产品。
本产品具有许多卓越特性：
■各种追踪算法相结合，在极短的时间内准确地追踪到最大功率点
■创新型的最大功率点跟踪技术(MPPT），最大功率点跟踪效率>99.9%
■全数字控制技术，充电转换效率高达98%
■液晶屏动态显示设备的运行数据及工作状态
■12/24/36/48V系统电压自动识别
■具有实时电量统计记录功能
■外置温度传感器，温度补偿更加精确，提高蓄电池使用寿命
■内置过温保护机制，温度超过设定值时充电电流降额运行，从而减小控制器的温升，避免控制器高温损坏
■额定充电电流和充电功率双重自动限制功能
■支持液体、胶体、AGM及锂离子电池
■铅酸蓄电池四阶段充电：MPPT、强充、均衡充、浮充
■物联网无线通讯、蓝牙通信或者RS-485通信功能可选
■蓝牙通信支持手机APP，实现太阳能控制器的无线监控功能
■使用高性能、超低功耗的蓝牙专用芯片
■采用蓝牙4.2及BLE技术，通信距离最长可达10米
■物联网无线通讯通过IoT/GPRS实现控制器远程连接，无需组网，方便快捷
■物联网无线通讯可通过微信小程序、PC端，对系统进行远程监控、实时控制
■物联网无线通讯可按项目分组和月份统计充放电电量并显示。
■使用基于RS-485通讯总线的标准Modbus通讯协议，最大化的满足不同场合的通讯需求
■优良的EMC设计
■全面电子保护
MPPT简介
MPPT全称为最大功率点跟踪(MaximumPower Point Tracking)，这是一种先进的充电方式，可以实时监测太阳能板的发电电压，并追踪最高电压电流值，使系统以最大功率输出对蓄电池充电。Magicube系列控制器最大功率点跟踪方式完全自动，不需要用户调整。在太阳能板最大功率点随环境条件而变化时，控制器自动跟踪电池板最大功率点，确保从太阳能阵列中获取最大的能量。
提高充电电流
大多数情况下，最大功率点跟踪技术将“提高”太阳能发电系统的充电电流。例如，一个系统可能有8安培的电流自太阳能阵列流入到控制器，有10安培的电流从控制器流出到蓄电池。控制器不产生电流，输入控制器的能量和其输出能量相等。既然功率是电压和电流（伏特x安培）的产物，以下情况就成立：
（1）控制器输入能量=控制器的输出能量
（2）输入电压x输入电流＝输出电压x输出电流
*假设效率为100%，忽略导线和转换过程中的功率损失。
如果太阳能阵列的最大功率点电压（Vmp）比蓄电池电压大，蓄电池充电电流按比例都要比太阳能阵列输出电流大，这样输入和输出功率才能平衡。Vmp电压和蓄电池电压之间的差异越大，电流增强就越大。电流增强在系统中极为重要，因为太阳能发电系统中太阳能电池板最大功率点电压（Vmp）电压通常都高于蓄电池电压。
和传统控制器相比的优势条件
充电时传统控制器直接把太阳能阵列连接到蓄电池。这就要求太阳能阵列在通常低于Vmp电压范围内运行。
以12V系统为例，蓄电池电压范围通常是11-15V，但太阳能阵列的Vmp电压通常是大约16或17V。

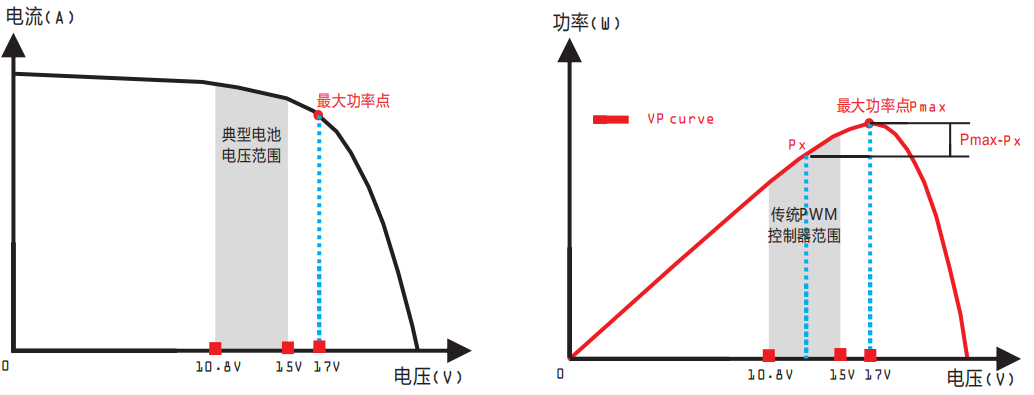

下图为标称12V太阳能电池I-V曲线和输出功率图。
太阳能光伏阵列最大功率点电压Vmp是输出功率（安培x伏特）最大时的电压。由于传统控制器并不总是在太阳能光伏阵列Vmp时运作，这样能量就被浪费了，这些能量本来是可以用来为蓄电池充电并给系统负荷提供电力的。蓄电池电压和太阳能光伏阵列的Vmp之间的差异越大，能量被浪费的就越多。Magic系列控制器将始终在最大功率点运行，与传统的控制器相比减少了能源浪费。

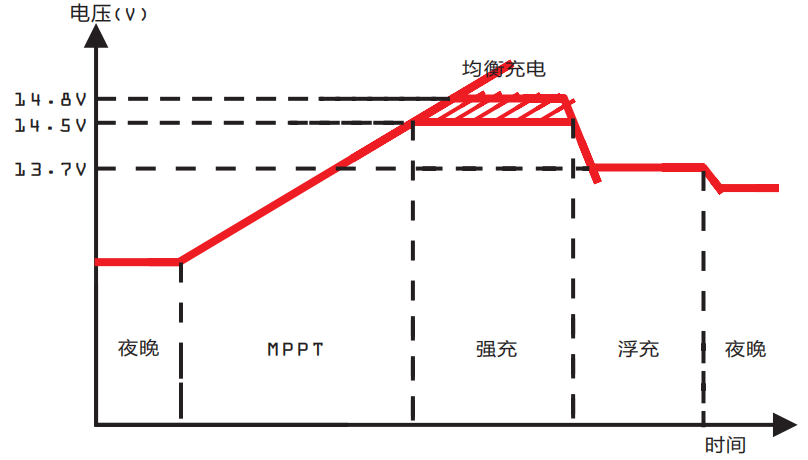

铅酸电池四阶段充电方式
Magicube系列控制器拥有四阶段快速、高效的充电算法，可以安全的给蓄电池充电。
MPPT充电阶段
在这个阶段，蓄电池电压还没有达到强充或者均衡充的设定值，控制器会提供最大的太阳能电量给蓄电池充电。
强充阶段
当蓄电池电压达到充满电压的设定值时，控制器将进行恒定电压充电，同时充电电流会随着时间逐步下降。这个过程将保持120分钟，然后转到浮充充电。
均衡充阶段
某些类型的蓄电池需要在特定情况下进行均衡充电，搅动电解质，平衡蓄电池电压，完成化学反应。均衡充电将会提高蓄电池电压，使蓄电池电解质气化。
如果控制器检测到蓄电池电压过低，将会自动启动均衡充电，均衡充电时间为120分钟，然后转到浮充充电。
均衡充和强充在一次充满过程中不重复进行，以避免析出气体太多或者蓄电池过热。

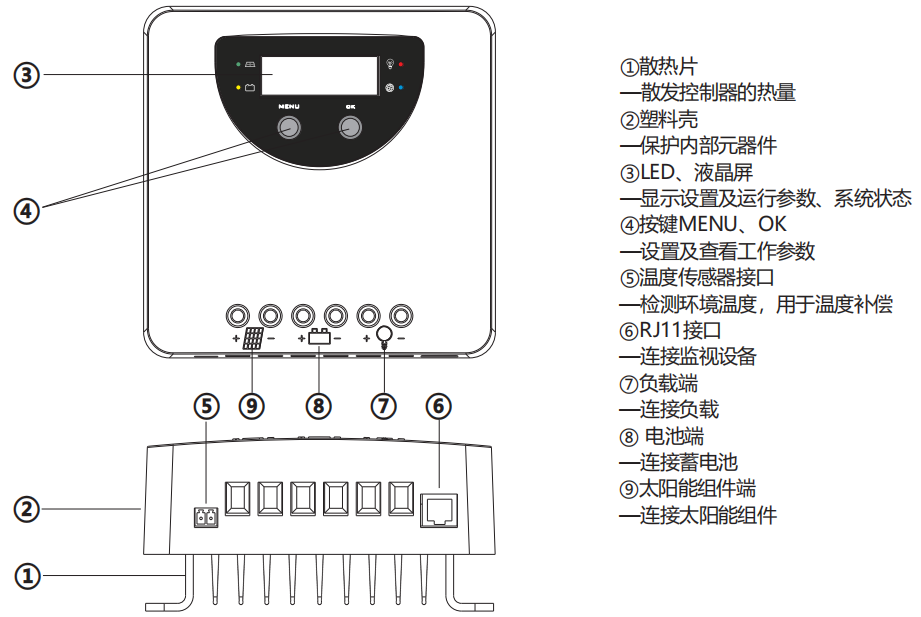

结构及可选件
